 脐带缆厂家


产品介绍:

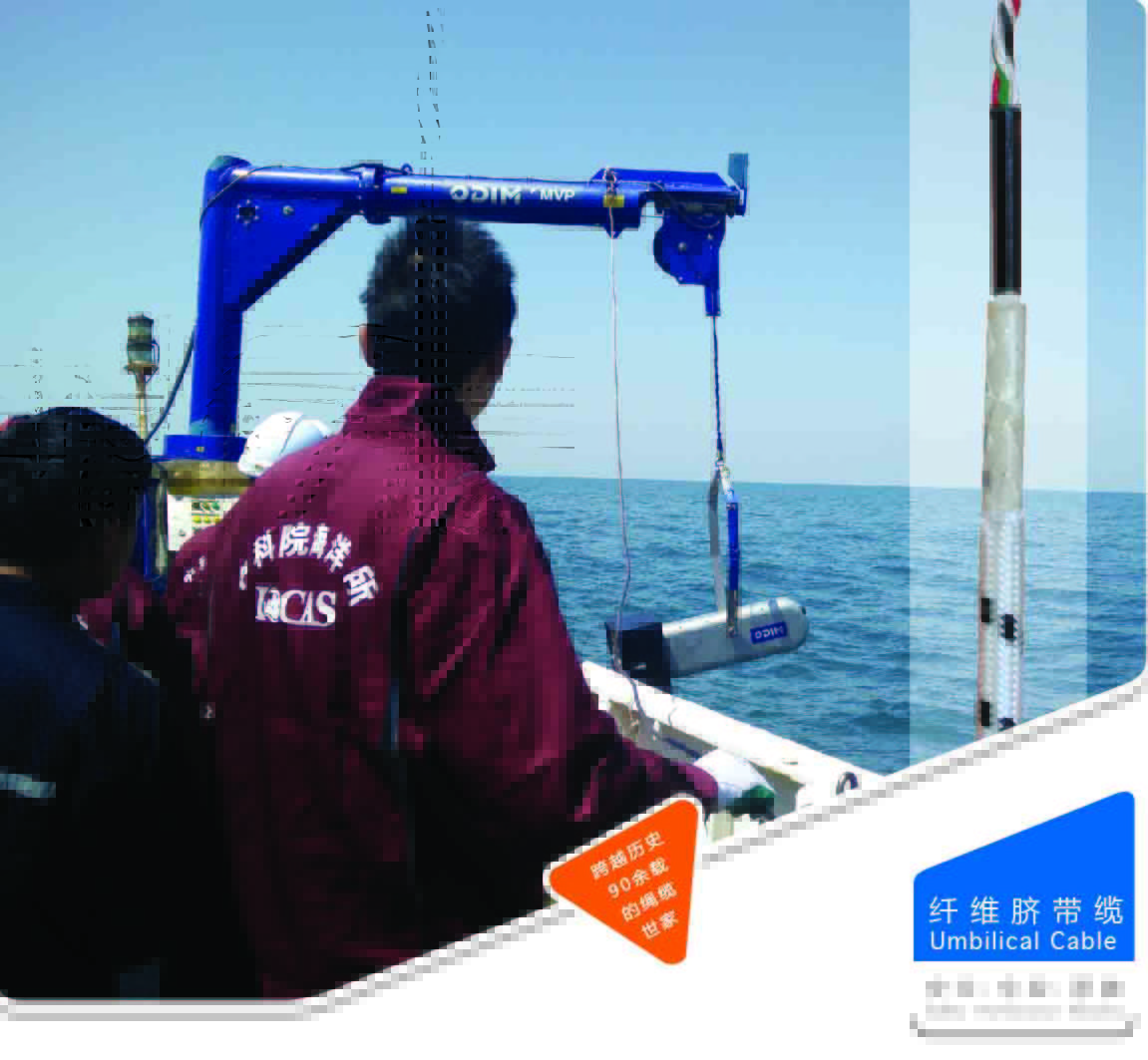

纤维脐带缆是连接水下仪器装备与水面测控船的关键纽带,采用非金属材料对脐带缆进行加强,大大减小了脐带缆的体积和重量,提高了水下设备的运动能力、反应速度和机动性等,纤维脐带缆具有外径小、质量轻、抗干扰性好的特点,并且经反复弯转拉伸依旧保持良好的性能。




脐带缆

技术指标:


脐带缆规格项目

数值(Specification)

导体(Conductor)

线规格(AWG)

0.2mm²

尺寸(size)

40/0.08±0.003mm

绝缘(Insulation)

平均厚度(AVG Thick)

0.25mm

直径(Diameter)

1.1±0.05mm

填充(Filling)

材质(Material)

Vectran®

电缆护套(Cable jaket)

外径(Outer Diameter)

4±0.2mm

加强层(Reinforcement)

导体直流电阻(Conductor Resistance)

Vectran®

外被层(Outer Sheath)

绝缘电阻(Insulation Resistance)

涤纶(PET

电气特种(Electrical)

导体直流电阻(Conductor Resistance)

95.0hm/Km 20℃

绝缘电阻(Insulation Resistance)

≥12k Ohm/Km 70℃

介电强度(Dielectrical Strenth)

20kv,AC,5min

物理性能
(Physical performance)

破断强力(Break  Strenth)

1800kgf


极限载荷(Limit Load)

1000kgf

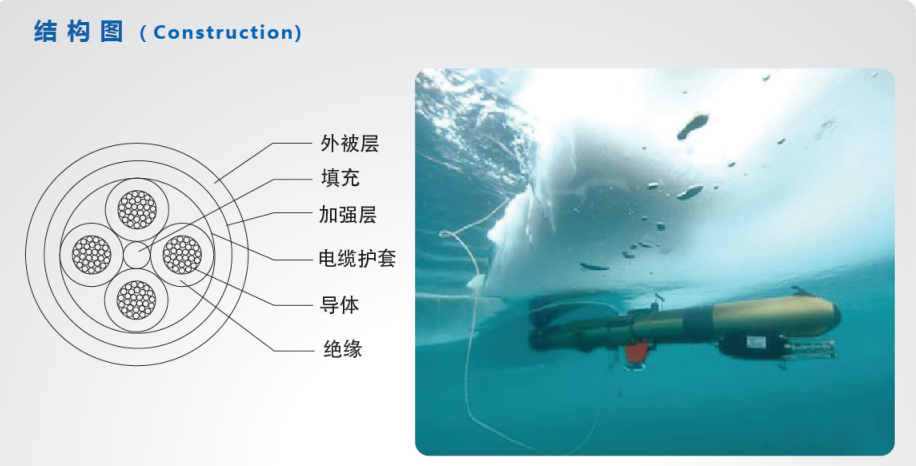

结构图:


脐带缆结构包括:外被层、加强层、电缆护套、绝缘、导体、填充。


脐带缆
